常用4种六氟化硫泄漏检测方法分析

  • 字号 + -
返回列表

SF6气体目前在高压开关中普遍使用的一种绝缘气体。但是SF6气体是“京都协议”中禁止的排放的一种气体,对大气层破坏严重。当然若在高压开关中有泄漏的话,会降低其绝缘能力。因此对SF6气体的泄漏检测就显的尤为重要。目前常见的SF6气体检漏方法有多种,各种方法都有其优缺点,



目前常规的SF6检漏手段包括肥皂水试漏、局部包扎法检漏、检漏仪检漏及红外成像法检漏等等

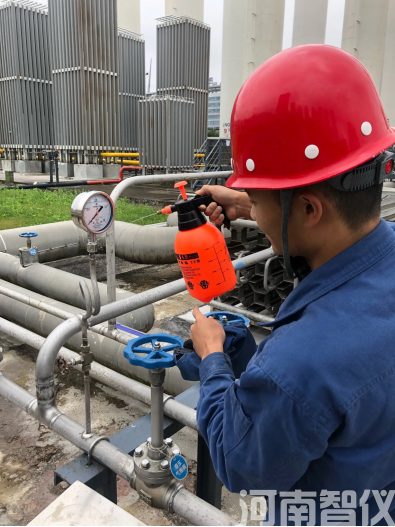

一、泡沫检漏法:采用在检漏部位涂刷肥皂水,看其有无气泡产生。需要基本知道泄漏部位以后才能进行检漏确认,同时,对于安全距离不满足要求的带电部位无法检测,检测方法简单,无需贵重仪器,但检测精度差,检测具有盲目性,检测周期长不适合普测。

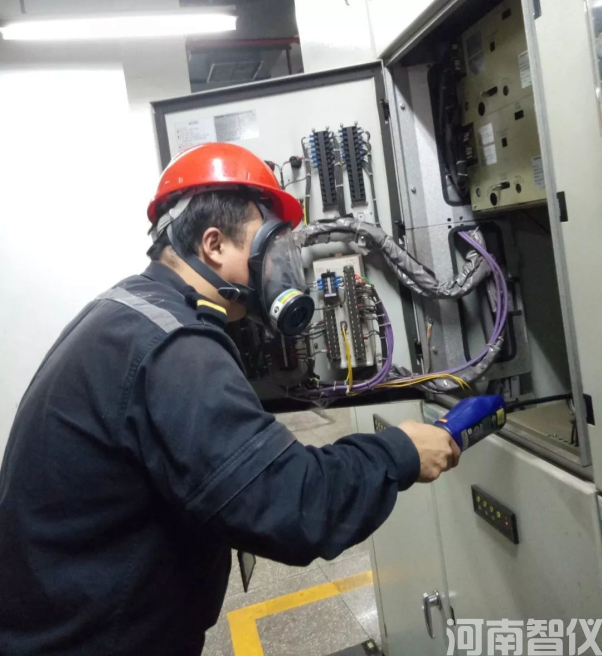

二、定性检漏法:将检漏仪探头沿断路器各连接口表面和铝铸件表面移动,根据检漏仪读书判断气体的泄漏情况。此方法工作量大,没有目的性,若探头移动速度过快,容易错过漏点;检漏时受到风速影响,泄漏气体容易被风吹走而影响检漏,同时对安全距离不满足要求的带电设备无法检测。

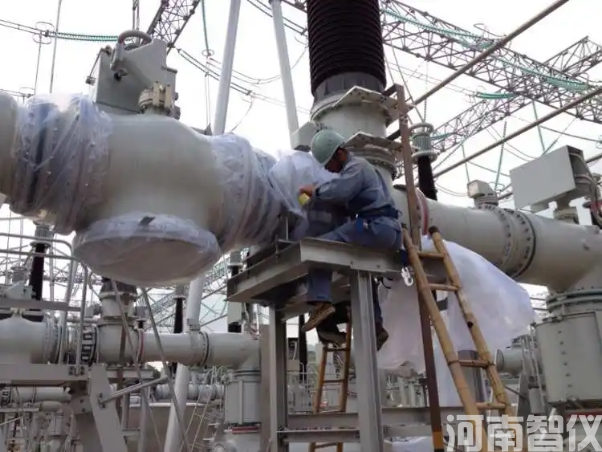

三、包扎检漏法:将充气设备包扎起来,经过一段时间后再采用检漏仪在包扎体内部进行检漏,检查包扎部位的漏气情况。工作量大,有些部位包扎困难或无法包扎,安全距离不满足要求的带电部位无法检测,同时,该方法属于局部面检测,不易快速找准泄漏点。

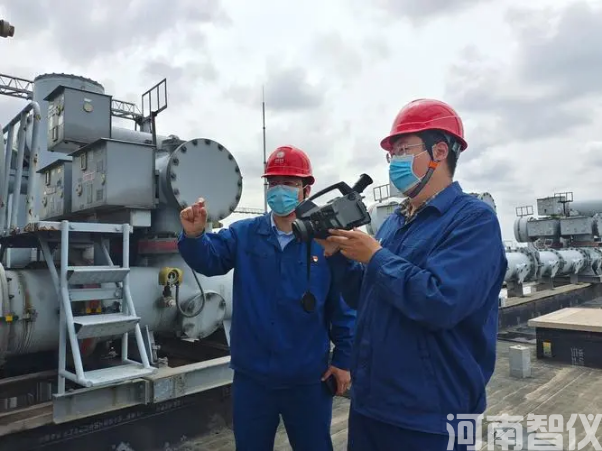

四、红外成像法:是近年来兴起的一项新技术的检漏方法,但在实际使用中也会有一定的局限性。由于红外成像的检测精度不高,微量泄漏根本检测不出来,泄漏量大的部位也需要多次调整焦距,才能找到漏点;另外室内GIS设备安装较为紧凑,对内部的检漏较为困难。对于室外HGIS设备,由于安装高度较高,也使得对设备顶部、边沿或隐蔽的地方检漏较为困难,加上室外风速、温湿度等环境因素的影响,一些存在轻微渗漏的HGIS设备就更难以用光学成像法检测出来。
